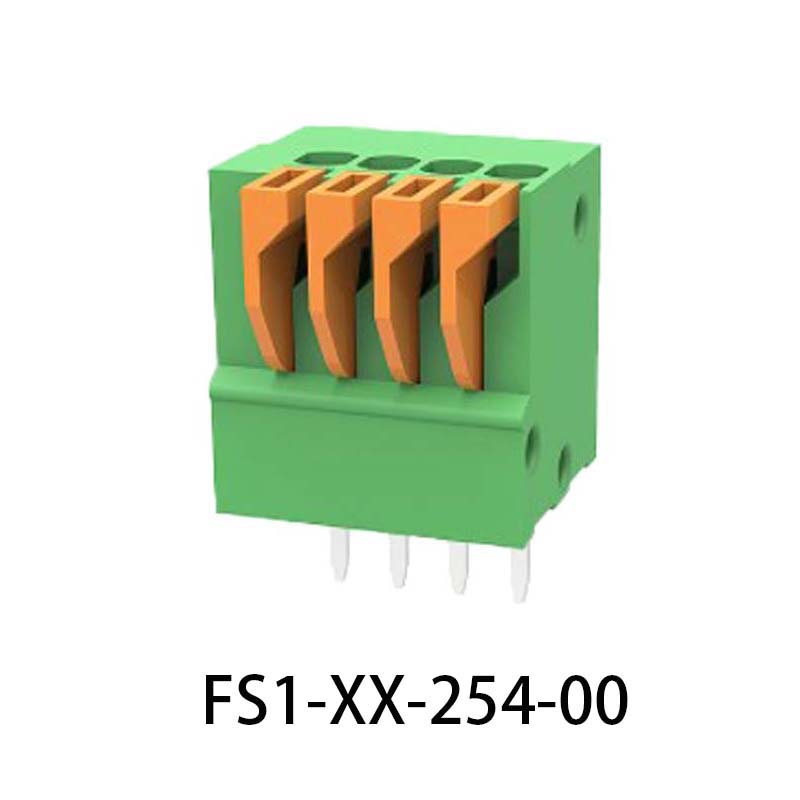

FS1-XX-254-00 弹簧式接线端子

FS1-XX-254-00 弹簧式接线端子

弹簧式连接器额定电流: 4A 额定电压: 150V 使用线径: 26-18AWG 间距：2.54mm 安装: 波峰焊
线数

1
2
3
4
5
6

7
8
9
10
11
12

13
14
15
16
17
18

19
20
21
22
23
24

产品净重: 包装数量:

产品详情

技术数据
等级	B	C	D
等级	150	-	250
额定电流 [A]	4	-	-
接线范围 [AWG]	26~18
耐电压	1.3KV

技术参数
过电压类别	III	III	II
污染等级	3	2	2
额定电压 [V]	63	160	320
额定电流 [A]	6	6	6
额定冲击电压 [KV]	2.5	2.5	2.5
导线截面积[硬/柔] [mm²]	0.2~0.5

材料
绝缘材料	PA66
阻燃等级	UL94-V0
导体材料	Copper alloy
导体表面镀层	Sn plated

一般参数
间距/极数 [mm]/[P]	2.54/1~30
剥线长度[mm]	11
螺丝/扭矩(Max)[N.m]	/
工作温度 [℃]	-40~+105
焊锡温度	250℃/5S
引针尺寸[mm]	0.7*0.5
PCB板孔径 [mm]	∅1.2
